Koaksial Kabel (Coaxial Cable)

• RG-8
• RG-6 (Şəbəkələrin qurulmasında istifadə olunmur)
• RG-58

Dolanmış Cüt Kabel (Twisted Pair Cable)

• Qorunan Örtüklü Dolanmış Cüt (Shielded Twisted Pair-STP)
• Qorunmayan Örtüksüz Dolanmış Cüt (Unshielded Twisted Pair-UTP)
• UTP Kabelinin Kateqoriyaları

Fiber Optik Kabel (Fiber Optic Cable)

• Fiber tipləri

Koaksial Kabel

Koaksial və ya qısaca "koaks" kabel, mərkəzdə ötürən sim(D), kabelin çölündə bir plastik təbəqə(C), onun üstündə tor şəklində qoruma teli(B), ən çölündə yumşaq rezin çöl örtük(A) olur. Koaksial kabel elektromaqnit qarışıqlığı olan mühitdə aşağı gücdə siqnalları ötürmək üçün hazırlanmış bir kabeldir. Bütün şəbəkələrdə informasiya radio siqnallarına çevrilir və dalğavarı sinusoid formasında digərlərinə ötürülür. Əgər əsas mərkəzdəki simin üstü açıq olarsa o zaman informasiya göndəriləndə getdiyi yol boyunca itkiyə məruz qala bilər. Yuxarıdakı şəkildə sim üzərində plastik örtük olduğunu və onun da üzərində tor şəkilli qoruyucu ilə örtüldüyünü göstərmişdim. Plastik örtük informasiya dalğalarının sabit şəkildə ötürülməsini təmin edir. Yuxarıdakı qoruyucu rolunu oynayan tor sim maqnetik məkanlarda ötürmə dalğalarına mane ola biləcək maqnetik dalğalardan qorumaq üçündür. Koaksial kabel çox geniş istifadə olunmaqdadır. Əsasən səs və video siqnallarının göndərilməsində istifadə olunur. Çox fərqli formalarda qarşınıza çıxa bilər. Ancaq kompüter şəbəkələrində indiyə qədər istifadə olunan iki tip koaksial kabel vardır: RG-8 və RG-58. Koaksial kabel tipləri özləri RG kodlarına sahibdir. Kabel müəyyən bir uzunluqda maqnetik elektrik axımına qarşı dura bilir. Koaksial kabellər çöldən baxıldığında bir-birlərinə çox bənzəyirlər, ancaq kabelə daha yaxından baxanda üzərində RG kodunu və om gücünü  görə bilərsiniz. Kompüter şəbəkələri üçün koaksial kabelin omeqa dəyəri "50 " və ya "75" şəkilində "om” yazılır. İndi kompüter dünyasında işlədilmiş koaksial kabel tiplərini öyrənək.

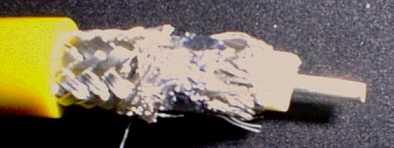

RG-8

RG-8 və ya  Thicknet(qalın tor) kabel ethernetin ilk istifadə etdiyi kabel tipidir. Günümüzdə bu kabeli istifadə edən bir şəbəkə tapmaq həqiqətən çətindir. Sonradan işlədilən kabellərdə rəng həddinin qoyulması yox ikən bu kabellərdə rənglər əsasən sarı, portağal, qəhvə rəngi və 2.5 metrdən bir qara rəngli bantla işarə edilmiş formada istehsal edilirdi. 50Ω dəyərində olan bu kabel adına yaraşan şəkildə  qalın və müqavimətli idi.

RG-6 75Ω kompüter şəbəkələrində heç bir zaman istifadə olunmamışdır. Ancaq günlük həyatda çox tez-tez qarşımıza çıxır. Televizorlara girən antena kabeli RG-6-dır. Görünüş olaraq RG-58 ilə eynidir. Kabel üzərindəki om dəyəri 75Ω yazılıdırsa onun hansı kabel olduğunu təyin etmək olar.

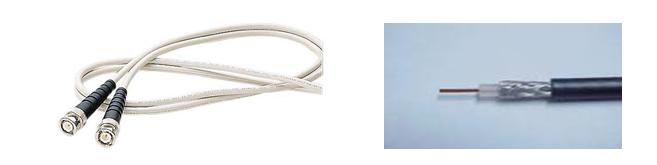

RG-58

Hal-hazırda qarşılaşa biləcəyiniz tək koaksial şəbəkə kabeli RG-58-dir. Digər adları Thinnet(incə tor) və Cheaper net(ucuz tor)-dir. 50Ω dəyərində olan bu kabel RG-8-ə görə ucuz, istifadəsi də asandır. UTP yaranana qədər yerli şəbəkələrdə geniş istifadə olunmuşdur.
